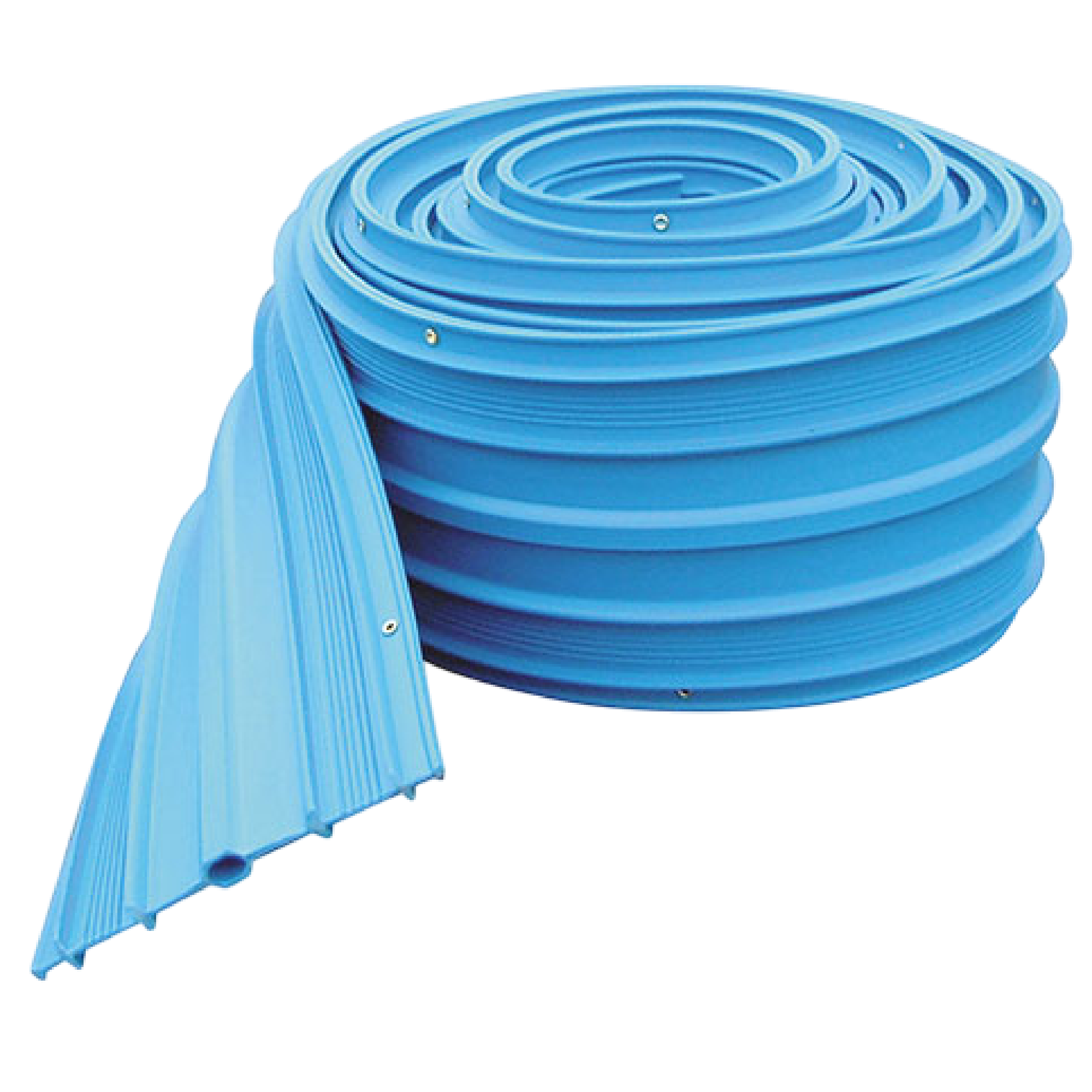

Supercast PVC Waterstop คำอธิบายสินค้า

Supercast PVC Waterstop มีจำหน่ายในรูปแบบความยาวตรงและทางแยกที่ผลิตในโรงงาน หรือเป็นส่วนของเครือข่ายที่สร้างสำเร็จรูปในโรงงานเพื่อลดการเชื่อมต่อหน้างานให้เหลือน้อยที่สุด ผลิตภัณฑ์นี้ประกอบด้วยโปรไฟล์ที่วางไว้ตรงกลาง Supercast Hydrofoil และ Supercast XHD Hydrofoil และโปรไฟล์ที่วางไว้ภายนอก Supercast Rearguard S

รายละเอียดผลิตภัณฑ์

Supercast PVC Waterstops เป็นแผ่นยางกันซึมพีวีซี (PVC Waterstop) ผลิตจากสารประกอบพีวีซีคุณภาพสูง ผ่านกระบวนการรีดขึ้นรูป (Extrusion) โดยได้รับการพัฒนาสูตรเพื่อให้มีความยืดหยุ่นดีเยี่ยม และมีอายุการใช้งานยาวนาน

ผลิตภัณฑ์มีให้เลือกทั้งแบบเส้นตรง แบบชิ้นส่วนจุดตัดที่ผลิตสำเร็จจากโรงงาน และแบบประกอบสำเร็จเป็นส่วนหนึ่งของระบบ Waterstop เพื่อช่วยลดจำนวนรอยต่อที่ต้องเชื่อมในพื้นที่ก่อสร้าง

คุณลักษณะ/ คุณประโยชน์

• มีรูปแบบหน้าตัดหลากหลาย สามารถเลือกใช้งานให้เหมาะสมกับความต้องการของโครงการ

• มีโครงสร้างปุ่มยึด 4 จุดที่ต่อเนื่องตลอดแนว ช่วยเพิ่มประสิทธิภาพในการป้องกันน้ำรั่วซึม

• มีขอบปีกเสริมความแข็งแรง พร้อมรูสำหรับยึดติด เพื่อให้ติดตั้งได้อย่างมั่นคง

• สามารถเชื่อมต่อรอยต่อในพื้นที่ก่อสร้างได้ง่าย

• มีชิ้นส่วนสำหรับเชื่อมต่อบริเวณจุดตัดและมุมต่าง ๆ ทั้งชนิดขึ้นรูปและประกอบสำเร็จจากโรงงาน

• ได้รับการรับรองจาก WRC สำหรับการใช้งานสัมผัสกับน้ำดื่ม

การใช้งาน

Supercast PVC Waterstops ได้รับการออกแบบให้เป็นระบบป้องกันการรั่วซึมที่ฝังรวมอยู่ในโครงสร้างคอนกรีต สำหรับรอยต่อเผื่อการเคลื่อนตัว (Movement Joints) และรอยต่อการก่อสร้าง (Construction Joints) ในงานคอนกรีตหล่อในที่ (Cast In-situ Concrete)

เหมาะสำหรับใช้งานในโครงสร้างประเภทต่าง ๆ ดังนี้

งานโครงสร้างกักเก็บน้ำ (Water Retaining)

• อ่างเก็บน้ำ หอถังเก็บน้ำ และถังบำบัดน้ำเสีย

• เขื่อน ท่อลอด คลองส่งน้ำ และทางระบายน้ำล้น

• สระว่ายน้ำ

• พื้นที่คันกั้นหรือขอบกั้นรอบถังเก็บของเหลว

งานโครงสร้างป้องกันน้ำจากภายนอก (Water Excluding)

• ชั้นใต้ดินและอาคารจอดรถใต้ดิน

• อุโมงค์และทางรถไฟใต้ดิน

• โครงสร้างหัวสะพานและกำแพงกันดิน

• พื้นดาดฟ้าและพื้นโพเดียม

ประเภทของ Waterstop สำหรับติดตั้งภายนอก

ผลิตภัณฑ์ Supercast มีรูปแบบสำหรับติดตั้งภายนอกโครงสร้าง (Externally Placed Profiles) ดังนี้

• Supercast Rearguard S

• Supercast Rearguard R

• Supercast Rearguard Kicker

• Supercast Angleguard

การรับรองมาตรฐาน

Supercast PVC Waterstops เหมาะสำหรับใช้งานในโครงสร้างที่สัมผัสกับน้ำดื่ม โดยได้รับการรับรองตามข้อกำหนด Water Byelaws Scheme ในประเภทผลิตภัณฑ์ที่ได้รับอนุมัติ (Approved Product) หมายเลขทะเบียน 8804054

หลักการทำงานของแผ่นกันซึม Waterstop

Supercast Waterstops สามารถป้องกันการรั่วซึมของน้ำได้ด้วยหลักการสำคัญ 2 ประการ ซึ่งเกี่ยวข้องกับการออกแบบรูปทรงและโครงสร้างของแผ่นกันซึม

1. หลักการวาล์ว (Valve Principle)

แผ่น Waterstop รูปแบบพื้นฐานที่มีลักษณะคล้ายดัมเบล (Dumbbell Profile) จะถูกฝังไว้บริเวณขอบของแผ่นคอนกรีตที่อยู่ติดกัน โดยคอนกรีตทั้งสองด้านทำหน้าที่เป็นแนวกั้นน้ำ

เมื่อรอยต่อเกิดการเปิดหรือขยายตัว เนื่องจากการหดตัวขณะแห้งของคอนกรีต หรือจากการเคลื่อนตัวในลักษณะอื่น ๆ ส่วนปุ่มยึดบริเวณขอบของแผ่น Waterstop จะทำหน้าที่เป็นจุดยึดเหนี่ยว ทำให้เกิดแรงดึงภายในแผ่น Waterstop และสร้างแรงกดปิดผนึกบริเวณผิวด้านในของขอบแผ่น
